技術開発事業

ホールエアストリーマ®

内容
本装置は、管路内作業での事故を防止するため開発した換気装置で、大量の空気を連続して送風しつつ、作業を行うことが可能です。
マンホールの蓋の形状に合わせて設置できるリング形状を採用しており、マンホール内を昇降する際、手すりとして使用することができます。
特徴
  • マンホールを塞がずに、大量の空気を送り込めます。
  • 送風中でも、人の昇降、資材の搬入出が容易になります。
  • 人の昇降時に手すりとして使用できます。
  • 設置が容易で速やかな換気が行えます。

<HAST®>

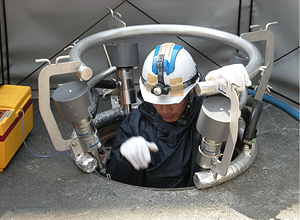

(送風中の人の昇降)

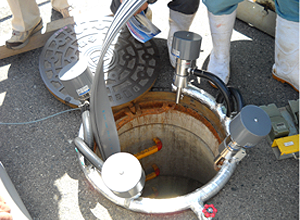

(資材の搬入時の送風)

<HAST-e>


(設置状況)

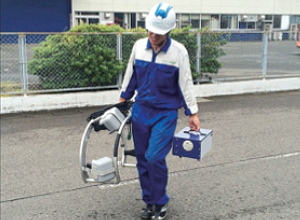

(装置の運搬状況)

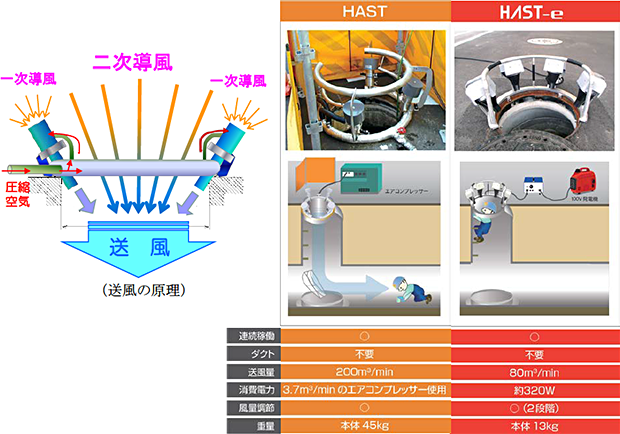

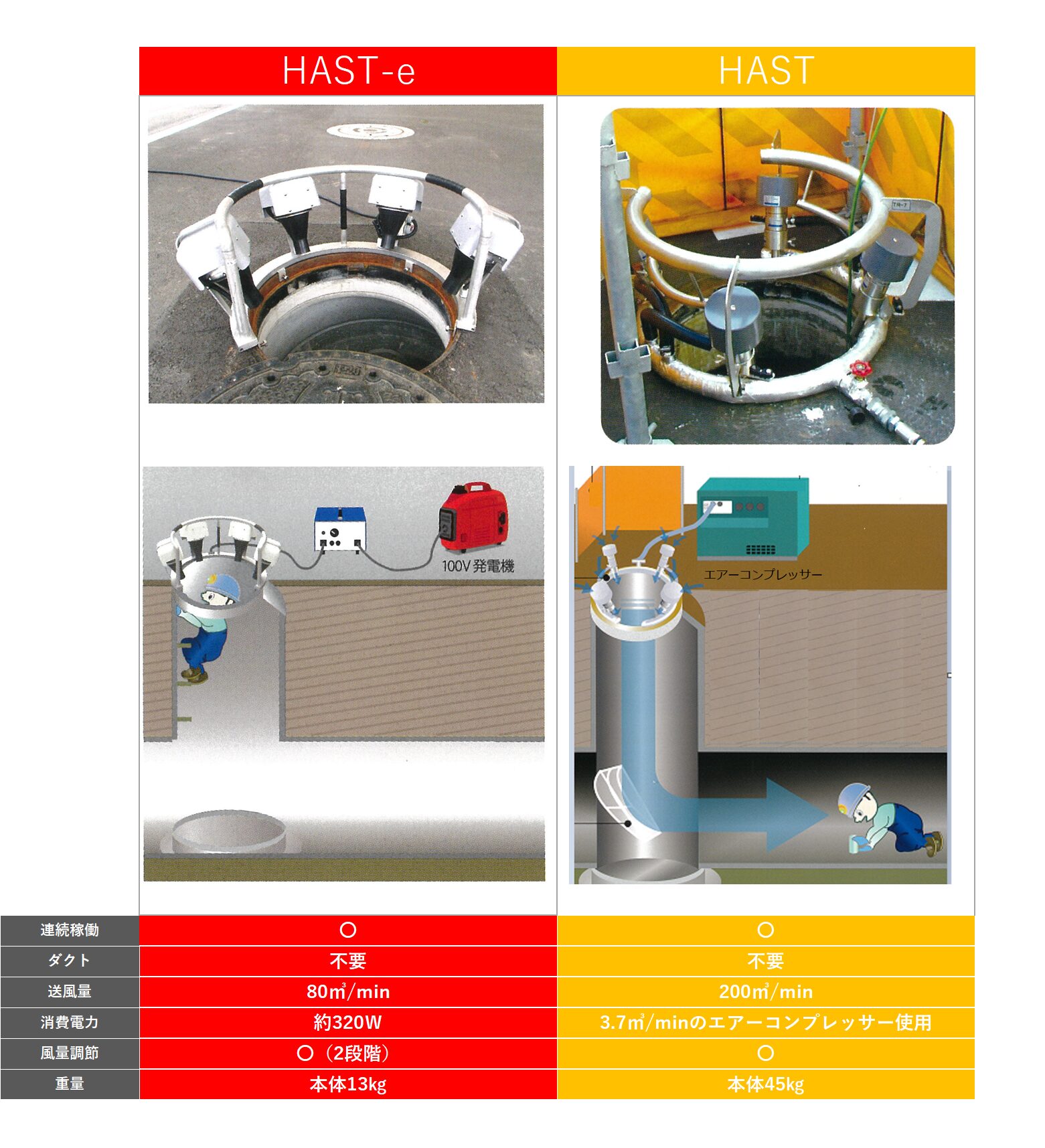

【送風システム配置図】

仕様

HAST®
・寸法(内径):600mm
・総重量:45kg
・材質:SUS304
HAST-e 本体 電源ボックス
・寸法(内径):600mm
・総重量:13kg
・材質:SUS304(架台)
    ネオプレンゴム(ノズル)
・寸法(内径):320×220×170mm
・総重量:8kg
・材質:SSメラミン焼付塗装
・電圧:AC100V、DC24V
エアデフレクタ ・寸法:1,100×750×300mm
・総重量:3kg
・材質:難燃ビニール
実績
HAST®は平成25年度、HAST-eは平成27年度から製品化しました。
平成27年度末までにHAST®は50現場で施工時に使用(レンタル)され、9台を販売、HAST-eは20現場で施工時に使用(レンタル)され、123台を販売しています。
お問い合わせ先
技術部 土木技術開発担当
TEL.03-3241-0960
