水面制御装置

• 平成23年度 国土交通大臣賞 循環のみち下水道賞受賞
• 令和元年度　土木学会賞「環境賞」受賞

技術内容

本技術は、合流式下水道の雨天時越流水に含まれるきょう雑物対策として、無動力、容易な維持管理、そして既存の雨天吐室内の簡易な工事で改良が可能な新たな手法です。

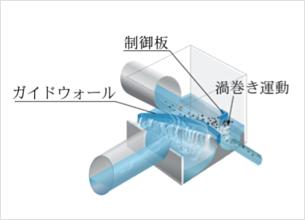

雨水吐室の汚水流出管きょ入口に制御板を設置するとともに、越流ぜきの前面にガイドウォールを設置し、渦巻き流を誘発させ、きょう雑物を下流側の汚水流出管きょへ導くものです。既設機械式ろ過スクリーンとの併設により、維持管理の負担を軽減します。

•

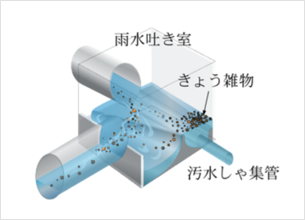

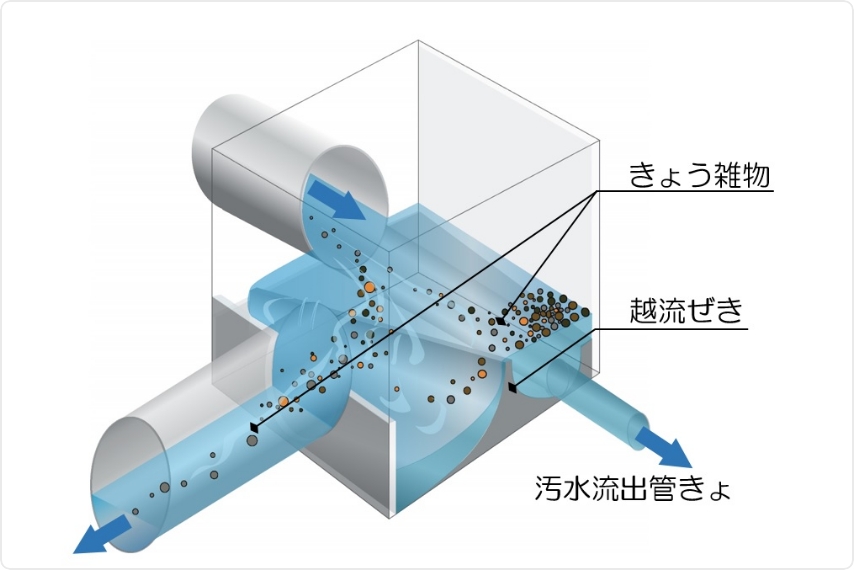

  設置前の雨水吐室

•

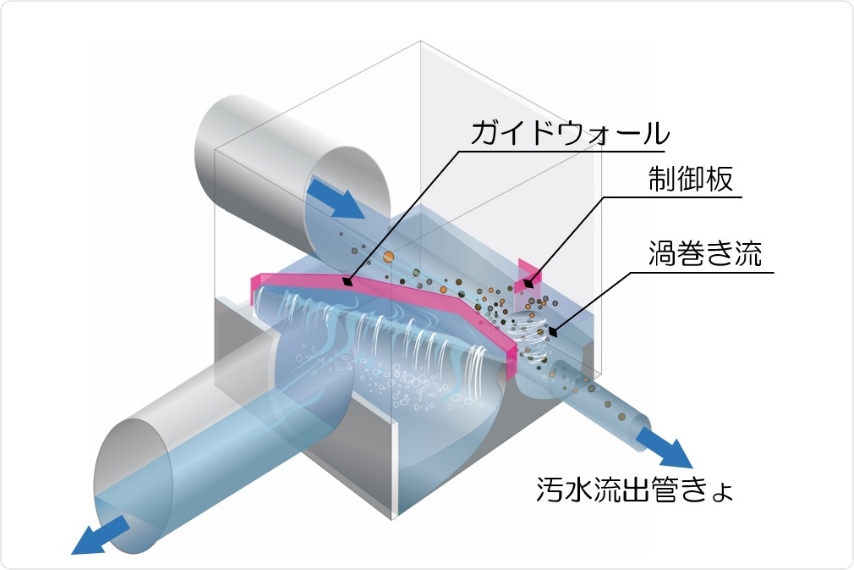

  設置後の雨水吐室

特徴

本工法は、以下の特徴を有しています。

• 構造が簡易で経済性に優れ、既設の雨水吐室内での簡易な作業で設定が可能
• 可動箇所がなく維持管理が容易
• 動力を必要としないため省エネ対策に寄与

仕様

水面制御装置は、以下の組み合わせから構成されます。

・ガイドウォール
浮遊性きょう雑物が越流水とともに放流されることを防ぐとともに、きょう雑物を汚水流出管きょ付近に誘導するものです。

・制御板（縦型または横型）
雨水吐室内の汚水流出管きょ入口付近に渦流を発生させ、雨水吐室内に浮遊するきょう雑物を汚水流出管きょへ導くために設置する装置です。

実績

平成14年度から事業化を開始し、令和5年度末までに国内累計人口1,910箇所（令和5年度5箇所）の施工実績があります。また、海外においても41箇所に設置しています。

縦型制御板設置後の雨水吐室のきょう雑物流出モデル（動画）
