着脱式水中ポンプ簡易昇降装置

内容

本装置は、着脱式水中ポンプの昇降作業を安全かつ効率的に実施するために開発された装置です。従来に比べ、メンテナンス業務における事故の危険性が低減でき、作業員の負担も軽減できます。

特徴

1. ポンプに設置している受治具に対し、可動式のフックが係合・解放する機構になっています。
2. 従来作業におけるチェーンブロックフックの掛替が不要で、ホイストクレーンの操作のみで昇降ができます。
3. 装置が1台あれば様々な着脱式水中ポンプに併用が可能です。

•

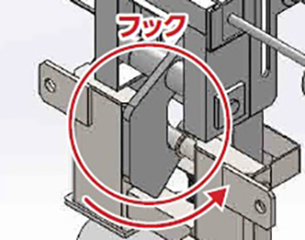

  吊上時

•

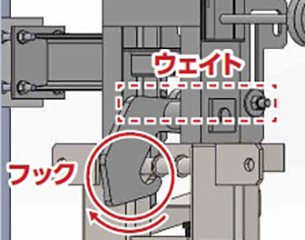

  吊下時

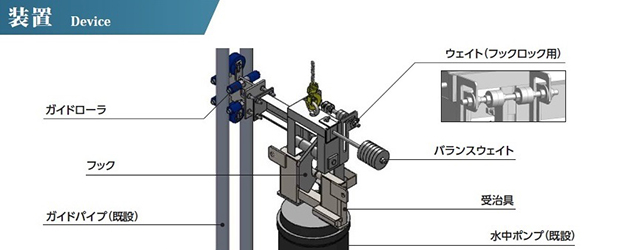

仕様

着脱式水中ポンプ簡易昇降装置は、以下の組み合わせから構成されます。

着脱装置

• 係合・解放を行うフックやバランスウェイトから成り、ポンプの着脱を行います。

ガイドローラ

• ガイドパイプに沿って昇降するローラで、昇降が円滑になります。

受治具

• フックを掛けるためのシャフトを備えており、水中ポンプに取り付けます。
