技術開発事業

オメガライナー工法

内容

断面をΩ(オメガ)型に折り畳んだ形状記憶塩化ビニル管を、老朽化した既設管内に引き込み、蒸気加熱により円形に復元させ、圧縮空気で既設管に密着させて更生管(自立管、ライニング管)を築造する工法です。

【工法概要図】

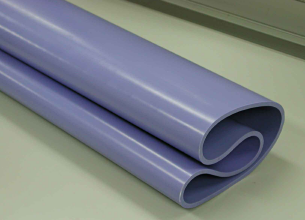

形状記憶塩化ビニル管

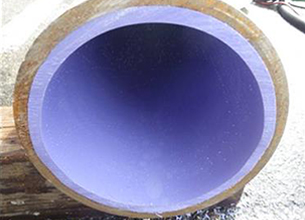

管の更生(施工後)

仕様
適用管径(既設管) RⅠ(自立管):φ150~400
RⅡ(二層構造管):φ200~450
Ln(ライニング):φ150~450
曲がり 10゜以下
最大施工延長 60~120m(管径による)
耐震性能 レベル1地震動において設計流下能力を確保
レベル2地震動において流下機能を確保
既設管追従性有り
実績
平成27年度末までの実績として、国内延長:343kmにまで至っています。
お問い合わせ先
技術部 土木技術開発担当
TEL.03-3241-0960
日本SPR工法協会
TEL.03-5209-0130
